型号：PZ-K7410TF-FH-KFB
芯片：JFM7K410T

产品参数

品牌：璞致 Puzhi（紫光同创 / Xilinx 方案）

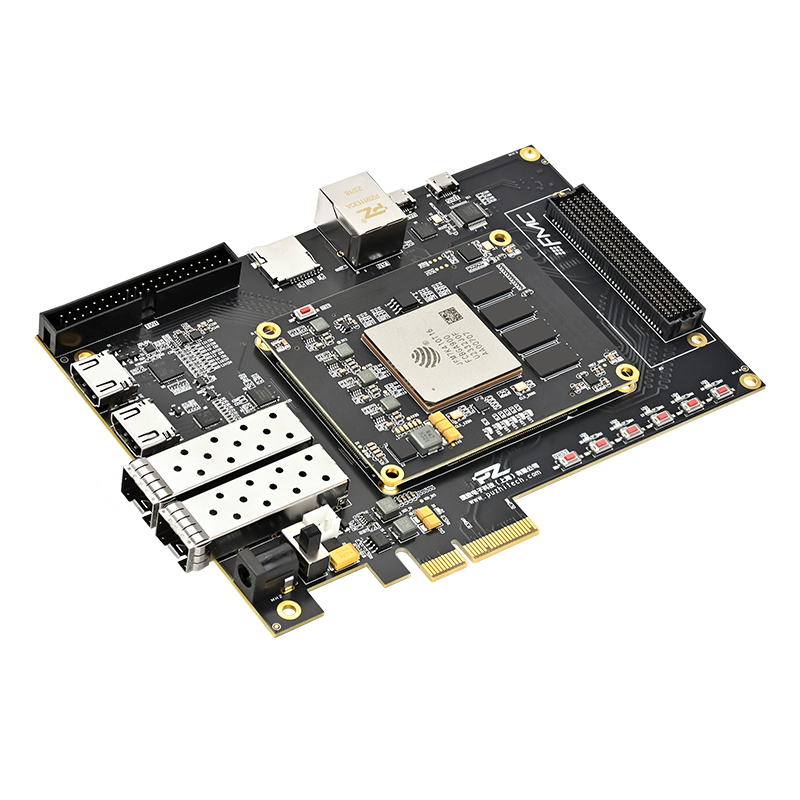

璞致FPGA 复旦微JFM7 K7410TF-FH 开发板 PZ-K7410TF-FH-KFB 复旦微核KINTEX-7开发板/逻辑单元 406k/ Slices 63550 2GB DDR3，256Mb QSPIFLASH，供电/电流 12V/3A 核心板采用120P连接器连接，尺寸83.8*64.8mm 预留丰富接口：JTAG/千兆网口/2路HDMI/PCIE/2路SFP等 提供完善硬件参考&软件丰富例程，助力产品开发

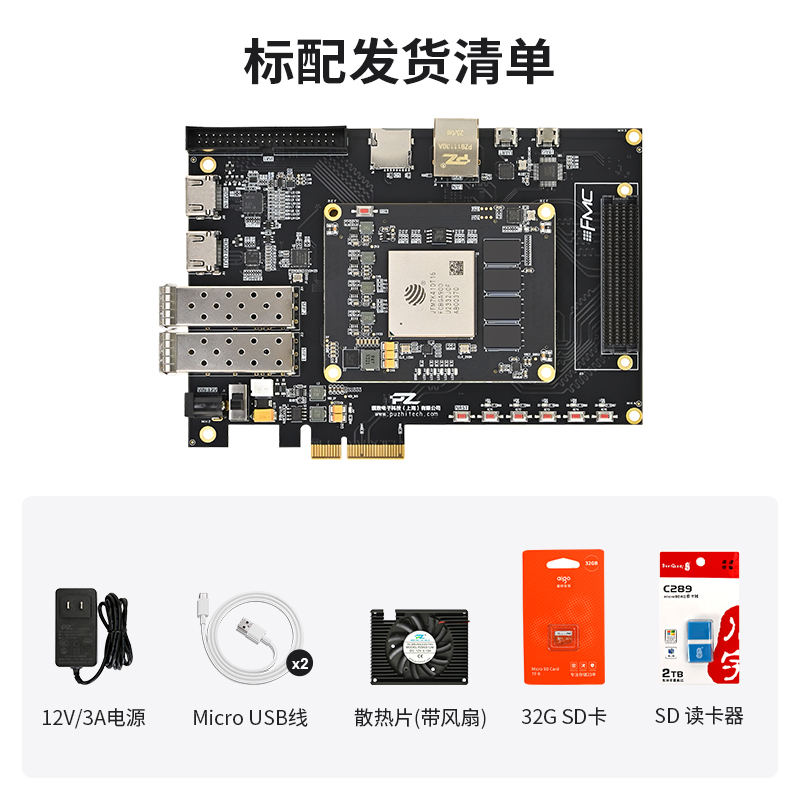

接口功能展示 产品参数 核心板主要参数 开发板 PZ-K7410TF-FH-KFB 主控制器 JFM7K410T 速度等级 2级 芯片级别 工业级（-40°C~+85°C） 逻辑单元 (Logic Cells） 406K 查找表 (LUTs） 63550 触发器 (Flip-Flops） 508400 DSP Slices 1540 TOTAL BLOCK RAM 28620 DDR3 2GB/64bit位宽 QSPI FLASH 256Mb，存储启动文件和用户文件 启动方式 JTAG/QSPI，默认QSPI启动 用户LED 5路 GTX数量 16对TX/RX IO数量 288个单端/144对差分 (1.8/2.5/3.3V可调，默认3.3V） 晶振 1个差分200MHz晶振提供给FPGA 1个差分125MHz晶振提供给GT收发器的参考时钟 核心板尺寸 83.8*64.8mm 接口和功能 集成JTAG下载器 1路 UART 1路 SD卡接口 1路 千兆以太网 1路 HDMI（4K） 1路输入、1路输出 LED、按键 5路LED、5路按键 PICE2.0 x2接口 SFP接口 2路 FMC扩展口 FMC-HPC型 (8对GT、168个IO） 供电/电流 12V/3A 开发板尺寸 165 x 108mm 开发板工艺 黑色哑光、沉金 40P扩展口 共计32个单端信号/16对差分 40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 产品套餐 配套FMC子卡展示 璞致FMC模块 FMC转40P扩展板 (PZ-FL-IO) 点击查看>> 璞致FMC模块 千兆以太网 RTL8211FI (PZ-FL8211F) 点击查看>> 璞致FMC模块 百兆以太网 LAN8710 (PZ-FL8710F) 点击查看>> 璞致FMC模块 高速DAC AD9767 (PZ-FL9767D) 点击查看>> 璞致FMC模块 高速ADC AD9238 DAC AD9767 (PZ-FL3867) 点击查看>> 璞致FMC模块 USB3.0 CYUSB3014 (PZ-FL3014) 点击查看>> 璞致FMC模块 高速ADC AD250D14 (PZ-FL2514D) 点击查看>> 璞致FMC模块 高速ADC AD9643 DAC AD9122 (PZ-FL4322) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643D) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643S) 点击查看>> 璞致FMC模块 超高速ADC AD9680 DAC AD9152 (PZ-FH8052) 点击查看>> 其他子卡展示 璞致扩展模块 EtherCAT从站开发板 AX58100 (PZ-ECAT58100) 点击查看>> 璞致扩展模块 高速ADC AD9643 (PZ9643) 点击查看>> 璞致扩展模块 PCIE转SSD(NVME) 子板 (PZ-SSD) 点击查看>> 璞致扩展模块 MIPI单目摄像头 (PZ5640-M) 点击查看>> 璞致扩展模块 OV5640双目摄像头 (PZ5640-D) 点击查看>> 璞致扩展模块 4.3英寸 TFT液晶屏 (PZ-LCD430) 点击查看>> 璞致扩展模块 同步采样 AD7606 (PZ7606) 点击查看>> 配套展示
