型号：PZ7020SF- FL-KFB
芯片：JFMQL20S400

产品参数

品牌：璞致 Puzhi（紫光同创 / Xilinx 方案）

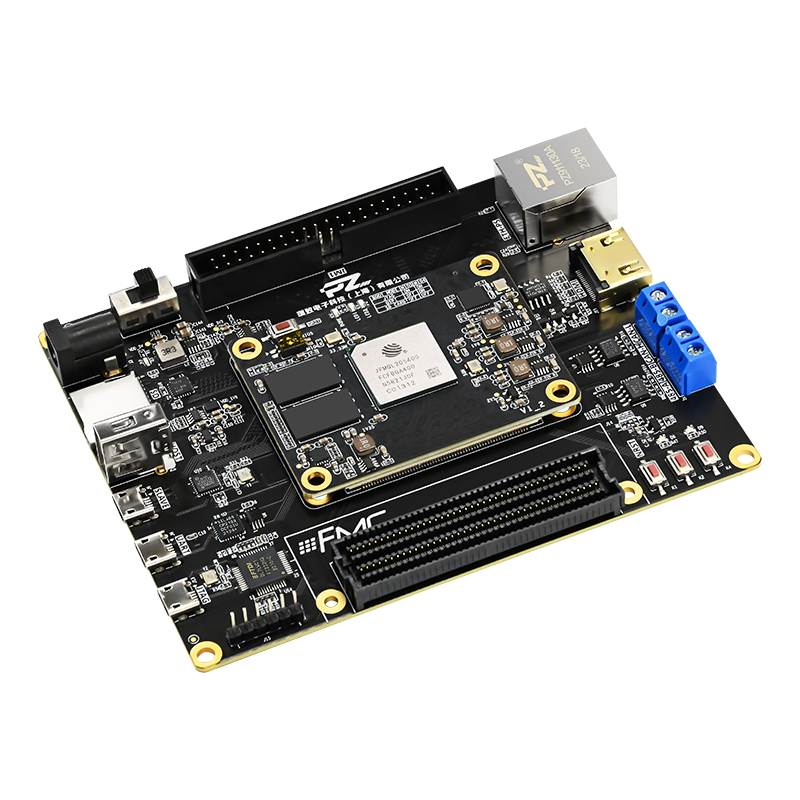

璞致FPGA 复旦微PSOC7000 PZ7020SF-FL 开发板 PZ7020SF-FL-KFB 复旦微开发板，四核ARM Cortex-A7，主频800Mhz 1GB DDR3，256Mb QSPIFLASH 核心板采用120P连接器连接，尺寸60mm*45mm 预留丰富接口：JTAG/UART/RS485/CAN/千兆网口/FMC-LPC等 提供完善硬件参考&软件丰富例程，助力产品开发
接口功能展示 产品参数 核心板主要参数 开发板 PZ7020SF- FL-KFB 主控制器 JFMQL20S400 内核 四核 ARM Cortex-A7、主频800Mhz 速度等级 2级 芯片级别 工业级（-40°C~+85°C） 逻辑单元 (Logic Cells） 85K 查找表 (LUTs） 53200 触发器 (Flip-Flops） 106400 DSP Slices 220 BLOCK RAM 4.9Mb DDR3/DD3L 1GB QSPI FLASH 256Mb 用户LED 2路 PS端MIO 30个PS端口（24个固定1.8V，6个固定3.3V） PL端IO 116个单端（1.8/2.5/3.3V可调，默认3.3V） 晶振 1个单端33.3333MHz晶振提供给PS 1个单端50MHz晶振提供给PL 核心板尺寸 60*45mm 接口和功能 集成JTAG下载器 1路 UART/RS485/CAN 1路/1路/1路 SD卡接口 1路 USB2.0主/从 1路/1路 千兆以太网 1路PS端 HDMI接口 1路HDMI输出 用户LED 4路 按键 4路 FMC-LPC LPC型 (72个IO） 供电/电流 12V/1A 开发板尺寸 120 x 95mm 开发板工艺 黑色哑光、沉金 40P扩展口 32个单端/16对差分（PL侧） 预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口，包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 产品套餐 配套FMC子卡展示 璞致FMC模块 FMC转40P扩展板 (PZ-FL-IO) 点击查看>> 璞致FMC模块 千兆以太网 RTL8211FI (PZ-FL8211F) 点击查看>> 璞致FMC模块 百兆以太网 LAN8710 (PZ-FL8710F) 点击查看>> 璞致FMC模块 高速DAC AD9767 (PZ-FL9767D) 点击查看>> 璞致FMC模块 高速ADC AD9238 DAC AD9767 (PZ-FL3867) 点击查看>> 璞致FMC模块 USB3.0 CYUSB3014 (PZ-FL3014) 点击查看>> 璞致FMC模块 高速ADC AD250D14 (PZ-FL2514D) 点击查看>> 璞致FMC模块 高速ADC AD9643 DAC AD9122 (PZ-FL4322) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643D) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643S) 点击查看>> 璞致FMC模块 超高速ADC AD9680 DAC AD9152 (PZ-FH8052) 点击查看>> 其他子卡展示 璞致扩展模块 EtherCAT从站开发板 AX58100 (PZ-ECAT58100) 点击查看>> 璞致扩展模块 高速ADC AD9643 (PZ9643) 点击查看>> 璞致扩展模块 PCIE转SSD(NVME) 子板 (PZ-SSD) 点击查看>> 璞致扩展模块 MIPI单目摄像头 (PZ5640-M) 点击查看>> 璞致扩展模块 OV5640双目摄像头 (PZ5640-D) 点击查看>> 璞致扩展模块 4.3英寸 TFT液晶屏 (PZ-LCD430) 点击查看>> 璞致扩展模块 同步采样 AD7606 (PZ7606) 点击查看>> 配套展示 璞致FPGA 复旦微PSOC7000 7020S 核心板
