型号：PZ7020S-FL-KFB
芯片：XC7Z020-2CLG400I

产品参数

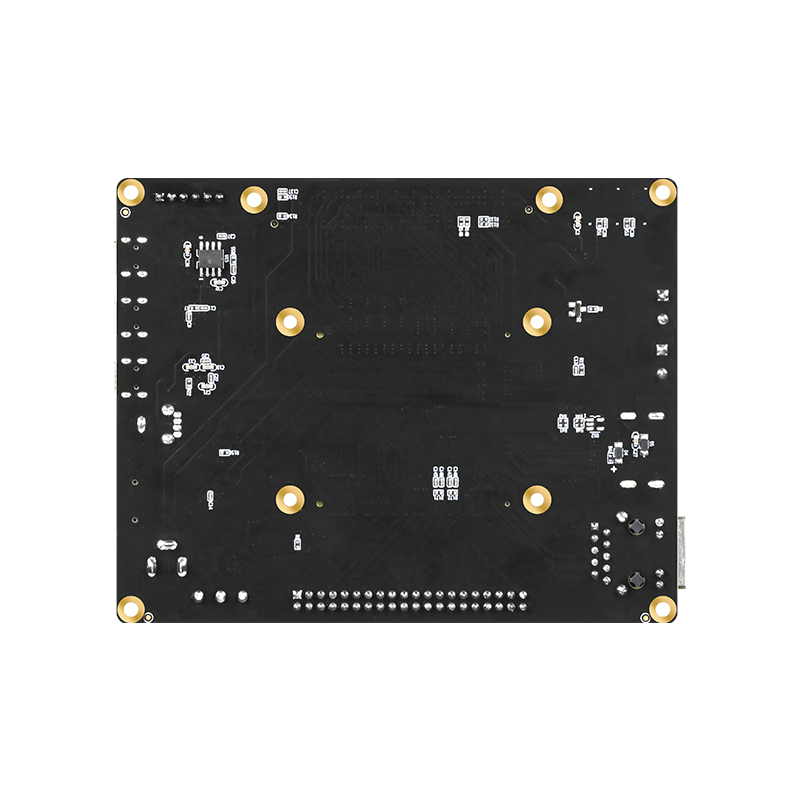

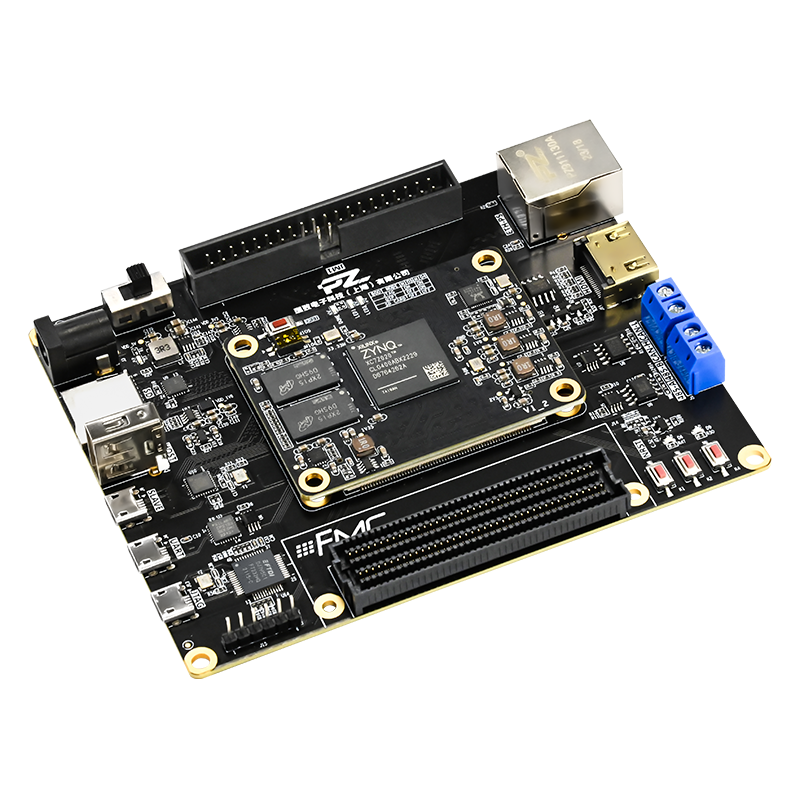

璞致FPGA ZYNQ7000 PZ7020S-FL 开发板 PZ7020S-FL-KFB ARM+FPGA架构，双核ARM Cortex-A9，主频766Mhz 支持1GB DDR3，256Mb QSPIFLASH 核心板采用120P连接器连接，尺寸60mm*45mm 预留丰富接口：UART/RS485/CAN/千兆网口/FMC-LPC等 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发
接口功能展示 产品参数 核心板主要参数开发板PZ7020S- FL-KFB主控制器XC7Z020-2CLG400I内核双核 ARM Cortex-A9、主频766Mhz速度等级2级芯片级别工业级（-40°C~+85°C）逻辑单元 (Logic Cells）85K查找表 (LUTs）53200触发器 (Flip-Flops）106400DSP Slices220BLOCK RAM4.9MbDDR3/DD3L1GBQSPI FLASH256Mb用户LED2路PS端MIO30个PS端口（24个固定1.8V，6个固定3.3V）PL端IO116个单端（1.8/2.5/3.3V可调，默认3.3V）晶振1个单端33.3333MHz晶振提供给PS1个单端50MHz晶振提供给PL核心板尺寸60*45mm接口和功能集成JTAG下载器1路UART/RS485/CAN1路/1路/1路SD卡接口1路USB2.0主/从1路/1路千兆以太网1路PS端HDMI接口1路输出用户LED4路按键4路FMC-LPC72根单端/36对差分供电/电流12V/1A开发板尺寸120 x 95mm开发板工艺黑色哑光、沉金40P扩展口32个单端/16对差分（PL侧）预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口，包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 产品套餐 配套FMC子卡展示 璞致FMC模块 FMC转40P扩展板 (PZ-FL-IO) 点击查看>> 璞致FMC模块 千兆以太网 RTL8211FI (PZ-FL8211F) 点击查看>> 璞致FMC模块 百兆以太网 LAN8710 (PZ-FL8710F) 点击查看>> 璞致FMC模块 高速DAC AD9767 (PZ-FL9767D) 点击查看>> 璞致FMC模块 高速ADC AD9238 DAC AD9767 (PZ-FL3867) 点击查看>> 璞致FMC模块 USB3.0 CYUSB3014 (PZ-FL3014) 点击查看>> 璞致FMC模块 高速ADC AD250D14 (PZ-FL2514D) 点击查看>> 璞致FMC模块 高速ADC AD9643 DAC AD9122 (PZ-FL4322) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643D) 点击查看>> 璞致FMC模块 高速ADC AD9643 (PZ-FL9643S) 点击查看>> 璞致FMC模块 超高速ADC AD9680 DAC AD9152 (PZ-FH8052) 点击查看>> 其他子卡展示 璞致扩展模块 EtherCAT从站开发板 AX58100 (PZ-ECAT58100) 点击查看>> 璞致扩展模块 高速ADC AD9643 (PZ9643) 点击查看>> 璞致扩展模块 PCIE转SSD(NVME) 子板 (PZ-SSD) 点击查看>> 璞致扩展模块 MIPI单目摄像头 (PZ5640-M) 点击查看>> 璞致扩展模块 OV5640双目摄像头 (PZ5640-D) 点击查看>> 璞致扩展模块 4.3英寸 TFT液晶屏 (PZ-LCD430) 点击查看>> 璞致扩展模块 同步采样 AD7606 (PZ7606) 点击查看>> 配套展示 璞致FPGA ZYNQ7000 ZYNQ7020S 核心板 (PZ7020S-SOM) 点击查看>> 配套例程及配套资料开发板所有配套资料通过百度网盘提供，请联系客服索取例程不断
