芯片：ZYNQ7000
品牌：璞致 Puzhi（紫光同创 / Xilinx 方案）

璞致FPGA ZYNQ7000 ZYNQ7010S 开发板 PZ7010S-KFB ARM+FPGA架构，双核ARM Cortex-A9，主频667Mhz 支持512MB DDR3，256Mb QSPIFLASH 核心板采用120P连接器连接，尺寸60mm*45mm 预留丰富接口：UART/RS485/CAN/千兆网口/HDMI等 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

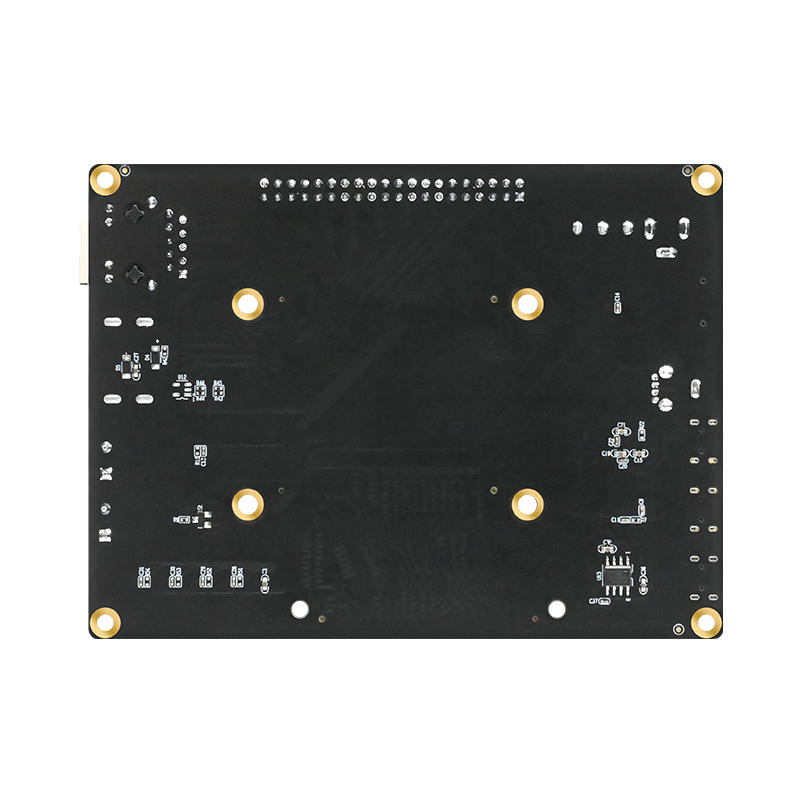

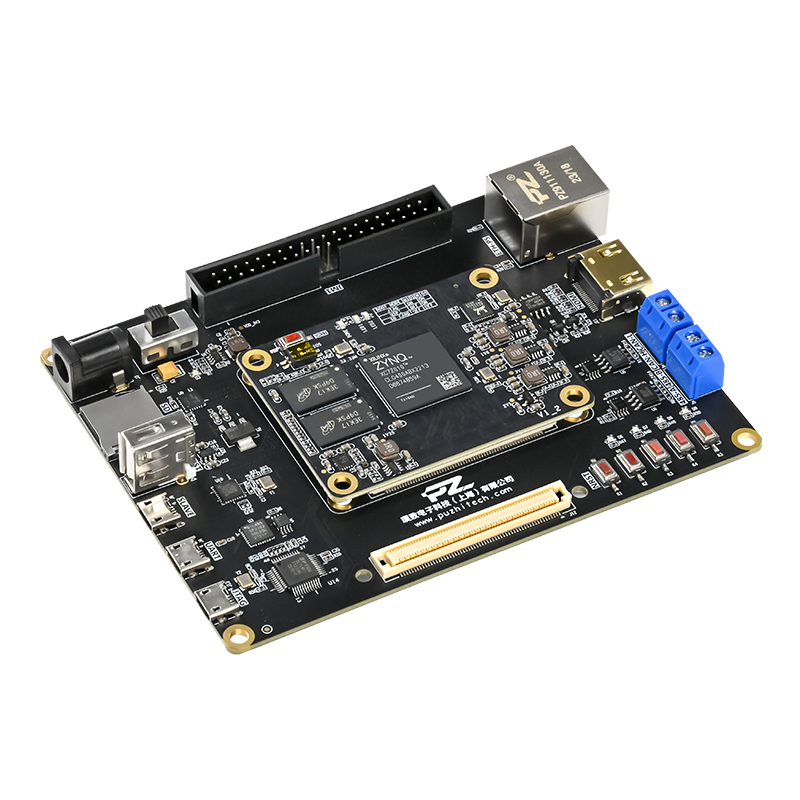

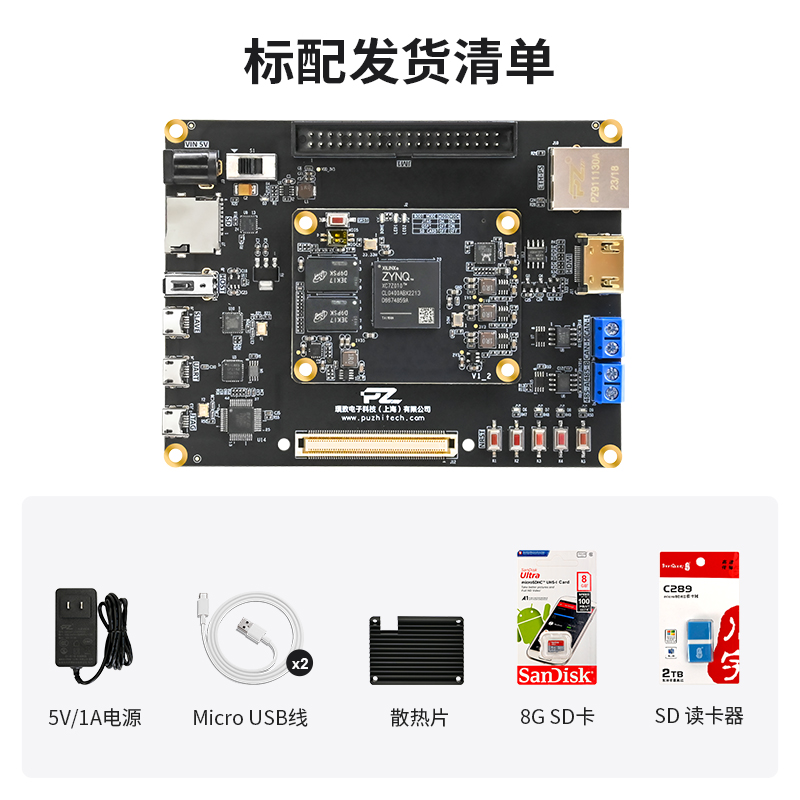

接口功能展示 产品参数 核心板主要参数 开发板 PZ7010S-KFB 主控制器 XC7Z010-2CLG400I 内核 双核ARM Cortex-A9 速度等级 2级 芯片级别 工业级（-40°C~+85°C） 逻辑单元 (Logic Cells） 28K 查找表 (LUTs） 17600 触发器 (Flip-Flops） 35200 DSP Slices 80 BLOCK RAM 2.1Mb DDR3/DD3L 512MB QSPI FLASH 256Mb 用户LED 2路 PS端MIO 30个PS端口（24个固定1.8V，6个固定3.3V） PL端IO 92个单端（1.8/2.5/3.3V可调，默认3.3V） 晶振 1个单端33.3333MHz晶振提供给PS 1个单端50MHz晶振提供给PL 核心板尺寸 60*45mm 接口和功能 集成JTAG下载器 1路 UART/RS485/CAN 1路/1路/1路 SD卡接口 1路 USB2.0主/从 1路/1路 千兆以太网 1路PS端 HDMI接口 1路输出 用户LED 4路 按键 4路 120P高速扩展口 68根单端/34对差分 供电/电流 5V/1A 开发板尺寸 120 x 90mm 开发板工艺 黑色哑光、沉金 40P扩展口 32个单端/16对差分（PL侧） 预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 产品套餐 其他子卡展示 璞致扩展模块 EtherCAT从站开发板 AX58100 (PZ-ECAT58100) 点击查看>> 璞致扩展模块 高速ADC AD9643 (PZ9643) 点击查看>> 璞致扩展模块 PCIE转SSD(NVME) 子板 (PZ-SSD) 点击查看>> 璞致扩展模块 MIPI单目摄像头 (PZ5640-M) 点击查看>> 璞致扩展模块 OV5640双目摄像头 (PZ5640-D) 点击查看>> 璞致扩展模块 4.3英寸 TFT液晶屏 (PZ-LCD430) 点击查看>> 璞致扩展模块 同步采样 AD7606 (PZ7606) 点击查看>> 配套展示 璞致FPGA ZYNQ7000 ZYNQ7010S 核心板 (PZ7010S-SOM) 点击查看>> 配套例程及配套资料 开发板所有配套资料通过百度网盘提供，请联系客服索取 例程不断更新中… … 1 FPGA逻辑实验 01.LED闪灯例程 02.LED的PWM控制 03.按键例程 04.FPGA片内RAM读写测试 05.FPGA片内ROM读写测试 06.FPGA片内PLL配置 07.FPGA片内FIFO使用 08.I2C读写E2PROM 09.HDMI输出图像例程 10.LCD图像显示例程 11.AD-AD7606/7608 8通道采集电压例程 12.DA 8通道输出正弦波、三角波、方波例程 13.高速ADC- AD9643采集例程 (250MSPS) 14.串口例程 15.定时器中断例程 2 ARM实验 01.MIO和EMIO控制LED灯例程 02.MIO和EMIO按键控制LED灯例程 03..双核AMP例程 04.自定义IP例程 05.RS485例程 06.CAN例程 07.I2C通信例程 08.千兆以太网(NET0 MIO)例程 09.千兆以太网UDP远程升级例程 10.DDR读写例程 11.综合测试例程 12.AXI-DMA读写例程 13.SD卡读写例程 14.ADC采集千兆以太网传输例程 15.LCD图像显示例程 16.HDMI图像显示例程 17.双目摄像头输出与HDMI显示例程
