型号：PZ7020-KFB
芯片：XC7Z020-2CLG400I

产品参数

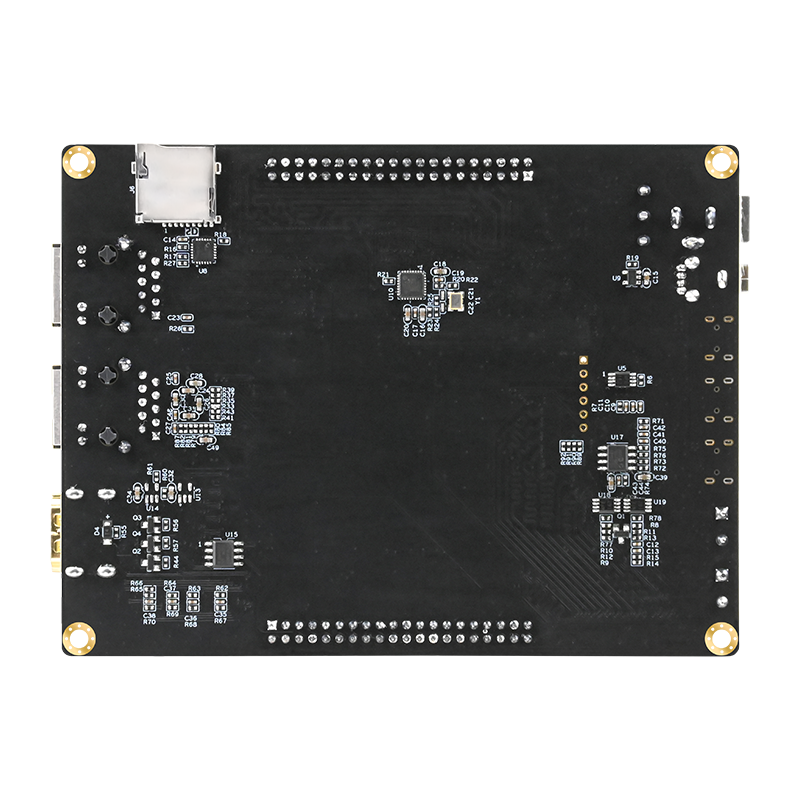

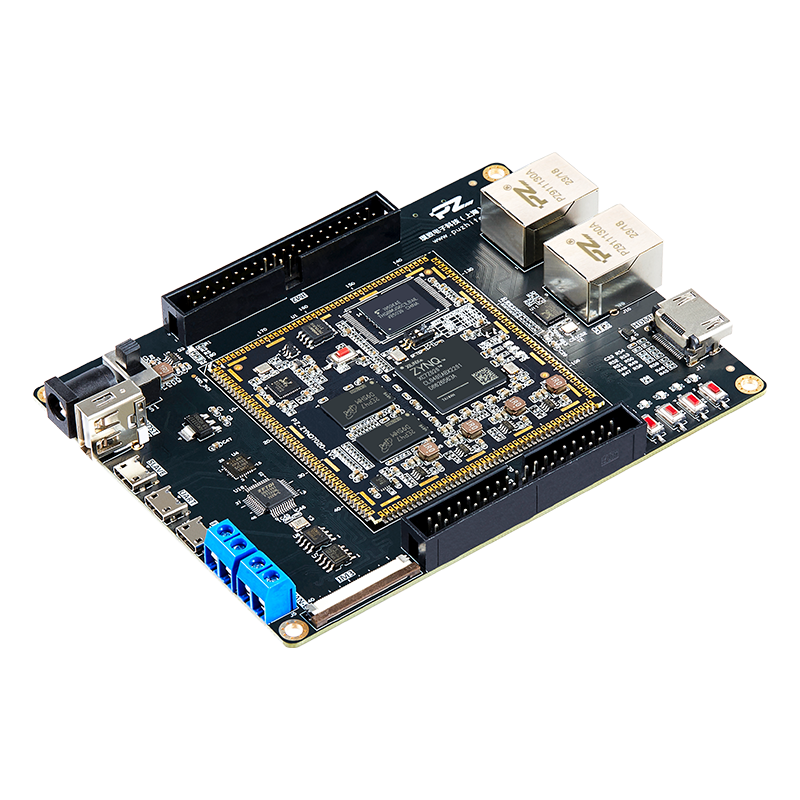

璞致FPGA ZYNQ7000 ZYNQ7020 开发板 PZ7020-KFB ARM+FPGA架构，双核ARM Cortex-A9，主频766Mhz 支持1GB DDR3，8GB EMMC，128Mb QSPIFLASH 核心板采用邮票孔连接，尺寸61mm*61mm 预留丰富接口：UART/RS485/CAN/双千兆网口/HDMI等 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发

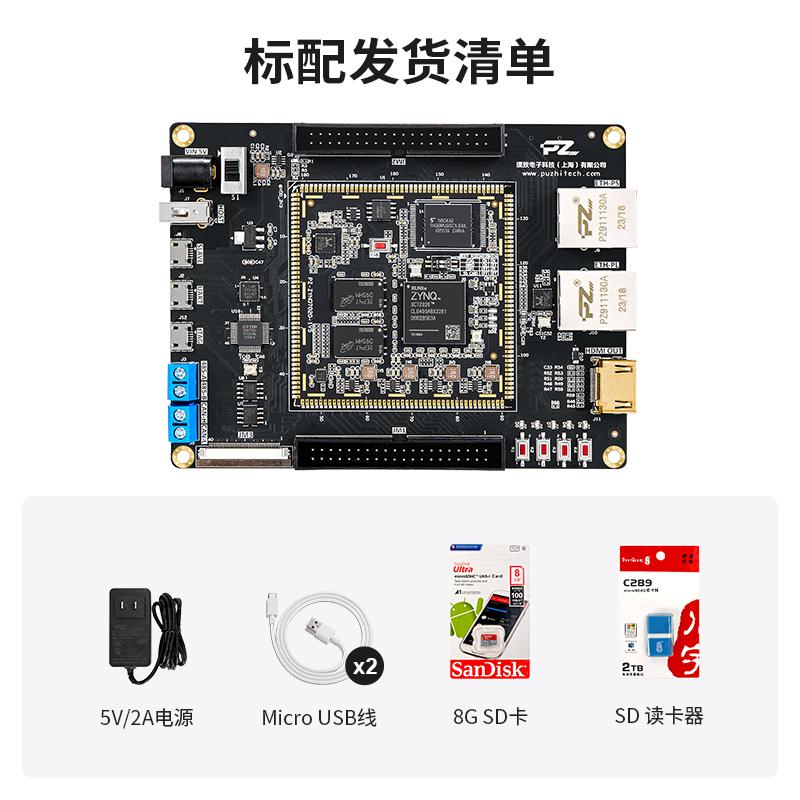

接口功能展示 产品参数 核心板主要参数开发板PZ7020-KFB主控制器XC7Z020-2CLG400I内核双核ARM Cortex-A9速度等级2级芯片级别工业级（-40°C~+85°C）逻辑单元 (Logic Cells）85K查找表 (LUTs）53200触发器 (Flip-Flops）106400DSP Slices220BLOCK RAM4.9MbDDR3/DD3L1GBQSPI FLASH128MbEMMC8GB用户LED2路启动方式JTAG/QSPI/SD，板载拨码开关选择PS端MIO24个PL端IO共计118个单端其中，70个IO电平固定3.3V；48个IO电平1.8/2.5/3.3V可调（默认3.3V）晶振1个单端33.3333MHz晶振提供给PS1个单端50MHz晶振提供给PL核心板尺寸61*61mm接口和功能集成JTAG下载器1路UART/RS485/CAN1路/1路/1路SD卡接口1路USB2.0主/从1路/1路千兆以太网1路PS端、1路PL端HDMI接口1路输出用户LED5路按键4路40P FPC扩展口24个单端信号/12对差分信号供电/电流5V/2A开发板尺寸128 x 96mm开发板工艺黑色哑光、沉金40P扩展口共计56个单端信号2个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口，包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 产品套餐 其他子卡展示 璞致扩展模块 EtherCAT从站开发板 AX58100 (PZ-ECAT58100) 点击查看>> 璞致扩展模块 高速ADC AD9643 (PZ9643) 点击查看>> 璞致扩展模块 PCIE转SSD(NVME) 子板 (PZ-SSD) 点击查看>> 璞致扩展模块 MIPI单目摄像头 (PZ5640-M) 点击查看>> 璞致扩展模块 OV5640双目摄像头 (PZ5640-D) 点击查看>> 璞致扩展模块 4.3英寸 TFT液晶屏 (PZ-LCD430) 点击查看>> 璞致扩展模块 同步采样 AD7606 (PZ7606) 点击查看>> 配套展示 璞致FPGA ZYNQ7000 ZYNQ7020 核心板 (PZ7020-SOM) 点击查看>> 配套例程及配套资料开发板所有配套资料通过百度网盘提供，请联系客服索取例程不断更新中… …1FPGA逻辑实验01.VIVADO 安装说明02.FLASH固化及工程芯片型号更改03.LED流水灯例程04.LED PWM控制例程05.按键消抖例程06.FPGA片内RAM读写例程07.FPGA片内ROM读写例程08.FPGA片内PLL配置例程09.FPGA片内FIFO读写例程10.I2C读写E2PROM例程11.HDMI输出图像例程12.LCD图像显示例程13.双目摄像头输出与HDMI显示例程14.AD-AD7606/7608 8通道采集电压例程15.DAC 8通道输出正弦波、三角波、方波例程16.PL侧千兆以太网通信例程17.USB3.0软件和驱动安装说明(子卡附加内容)18.USB3.0 DATA LOOP 测试(子卡附加内容)2ARM实验01.串口例程02.定时器中断例程03.EMIO控制LED流水灯例程04.EMIO按键控制LED灯例程05.双核AMP例程06.自定义IP例程07.RS485例程08.CAN例程09.I2C通信例程10.千兆以太网(NET0 MIO)例程11.千兆以太网UDP远程升级例程12.DDR读写例程13.EMMC读写例程14.AXI-DMA读写例程15.SD卡读写例程16.ADC采集千兆以太网传输例程17.LCD图像显示
