型号：PZ7045F-FH-KFB
芯片：FMQL45T900

产品参数

品牌：璞致 Puzhi（紫光同创 / Xilinx 方案）

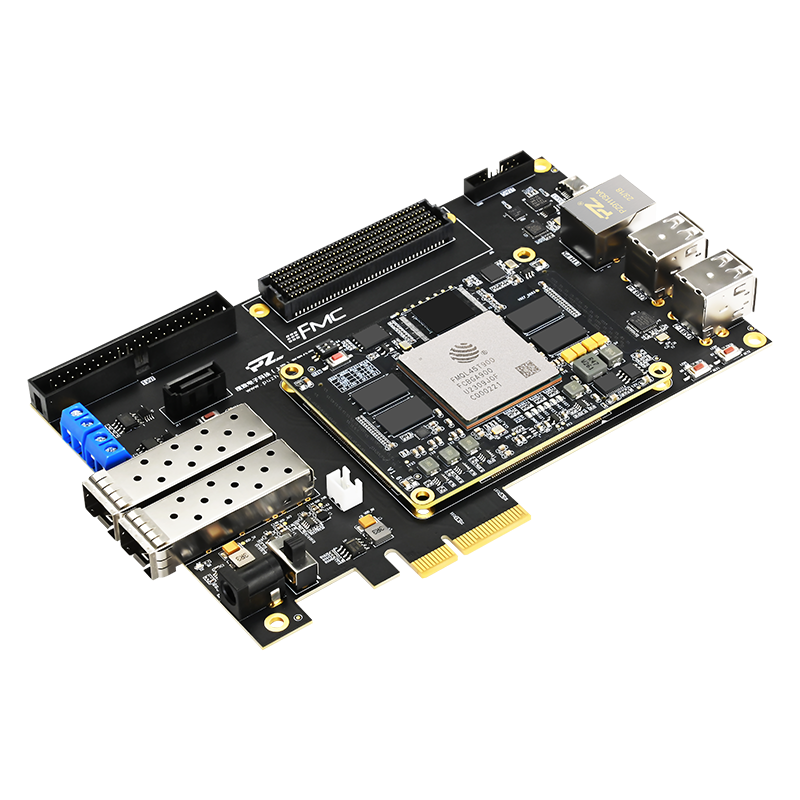

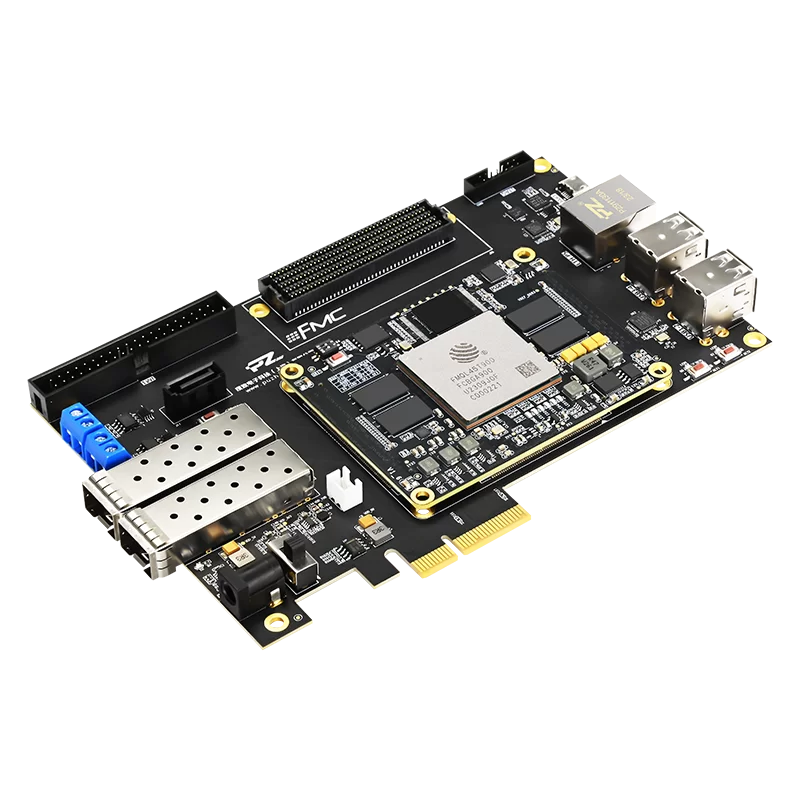

璞致FPGA 复旦微PSOC7000 PZ7045F-FH 开发板 PZ7045F-FH-KFB 复旦微开发板，四核ARM Cortex-A7，主频800Mhz PS侧1GB、PL侧1GB DDR3，8GB EMMC，256Mb QSPIFLASH 核心板采用120P连接器连接，尺寸83.8*64.8mm 预留丰富接口：UART/RS485/CAN/千兆网口/FMC/2路SFP等 提供完善硬件参考&软件丰富例程，助力产品开发

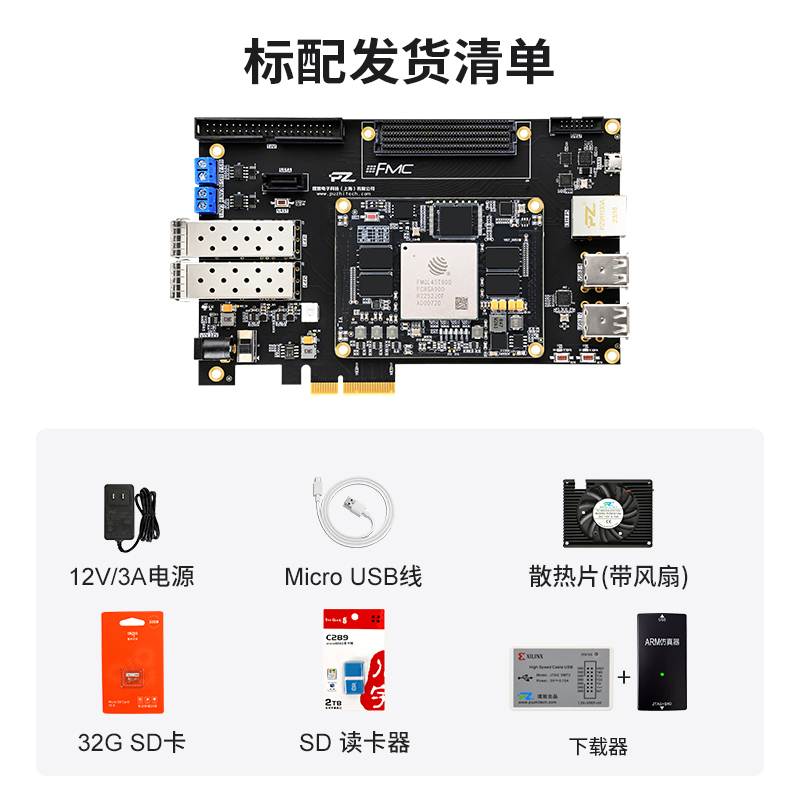

接口功能展示 产品参数 核心板主要参数 开发板 PZ7045F-FH-KFB 主控制器 FMQL45T900 内核 四核 ARM Cortex-A7、主频800Mhz 速度等级 2级 芯片级别 工业级（-40°C~+85°C） 逻辑单元 (Logic Cells） 350K 查找表 (LUTs） 218600 触发器 (Flip-Flops） 437200 DSP Slices 900 BLOCK RAM 19.2Mb DDR3/DD3L 共计2GB，PS侧1GB/ PL侧1GB QSPI FLASH 256Mb，存储启动文件和用户文件 EMMC 8GB，存储启动文件和用户文件 启动方式 JTAG/QSPI/SD，板载拨码开关选择 GTX接口数量 4个BANK、TX/RX各16对 PS端MIO 24个 PL端IO 共计240个单端/120对差分；其中，48个IO电平固定1.8V；192个IO电平1.8/2.5/3.3V可调（默认3.3V） 晶振 1个单端33.3333MHz晶振提供给PS；1个差分200MHz晶振提供给PL；1个差分125MHz晶振提供给GT收发器的参考时钟 核心板尺寸 83.8 x 64.8mm 接口和功能 JTAG接口 1路 UART/RS485/CAN 1路/1路/1路 SD卡接口 1路 USB2.0接口 4路USB主口，用于接鼠标键盘等等外设 千兆以太网 1路(PS端) SATA接口 1路 SFP接口 2路 PCIE2.0 x4接口 用户LED 2路 按键 2路 散热风扇接口 1路，12V供电 FMC接口 HPC型（8对GT，168个IO） 供电/电流 12V/3A 开发板尺寸 170 x 100mm 40P扩展口 32个单端/16对差分 预留1个40P的2.54mm间距扩展口，外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等）扩展口包括5V电源1路，3.3v电源1路，地6路，IO口32路 产品尺寸 产品套餐 配套展示 璞致FPGA 复旦微PSOC7000 7045 核心板 (PZ7045F-SOM) 点击查看>> 配套例程及配套资料 开发板所有配套资料通过百度网盘提供，请联系客服索取 例程不断更新中… … 1 FPGA逻辑实验 01.ZYNQ简介 02.Vivado环境介绍与安装 03.LED流水灯控制 04.LED的PWM控制 05.按键消抖与LED控制 06.FPGA片内RAM读写测试 07.FPGA片内ROM读写测试 08.FPGA片内PLL配置 09.FPGA片内FIFO使用 10.FPGA侧DDR3控制读写 11.I2C读写E2PROM 12.LCD图片显示 13.AD-AD7606/7608 8通道采集电压 14.DA8通道输出正弦波、三角波、方波 15.SFP误码率测试 16.高速ADC采集 (250MSPS) 2 SDK实验 01.串口例程 02.EMTO控制LED流水灯例程 03.AXI控制LED流水灯例程 04.内存读写测试例程 05.PS访问XAD例程 06.XADC OT信号使能PS复位例程 07.定时器例程 08.RS485例程 09.CAN例程 10.SD卡测试例程 11.EMMC测试例程 12.DMA loop例程 13.千兆以太网（NETO MTO）例程 14.PCIE测试例程 3 Linux实验 01.虚拟机安装 02.Linux编译环境调用 03.Linux系统的启动过程 04.编译和启动u-boot 05.制作内核镜像 06.使用SD卡启动Linux 07.Linux系统下的LED例程 4 FMC专题(购买对应子卡提供) 01.USB3.0专题(PZ-FL3014) 02.高速ADC专题(PZ-FL9
