型号：PZ7020-StarLite
芯片：XC7Z020-2CLG400I

产品参数

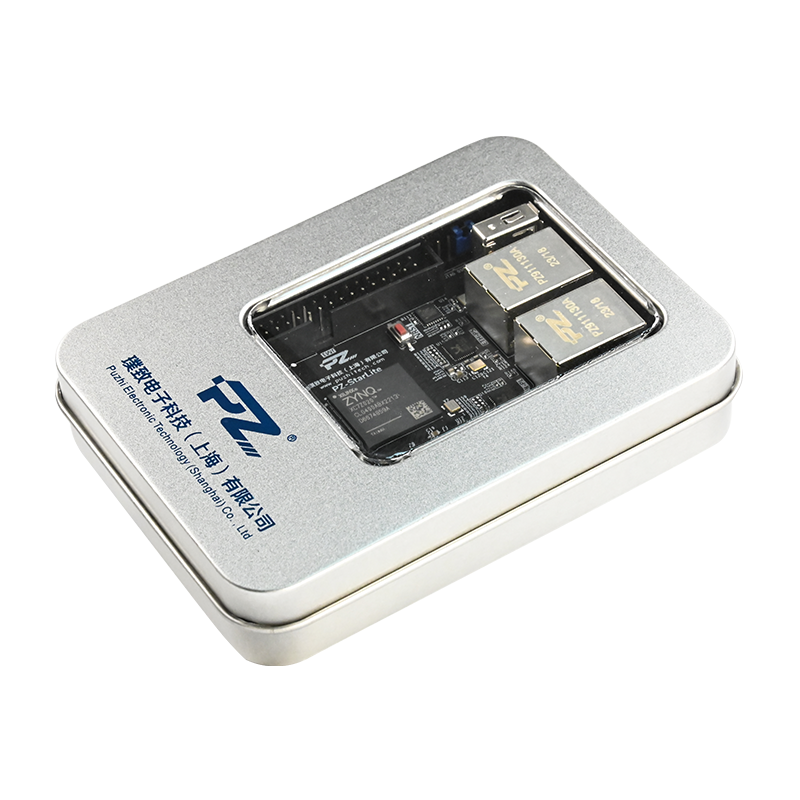

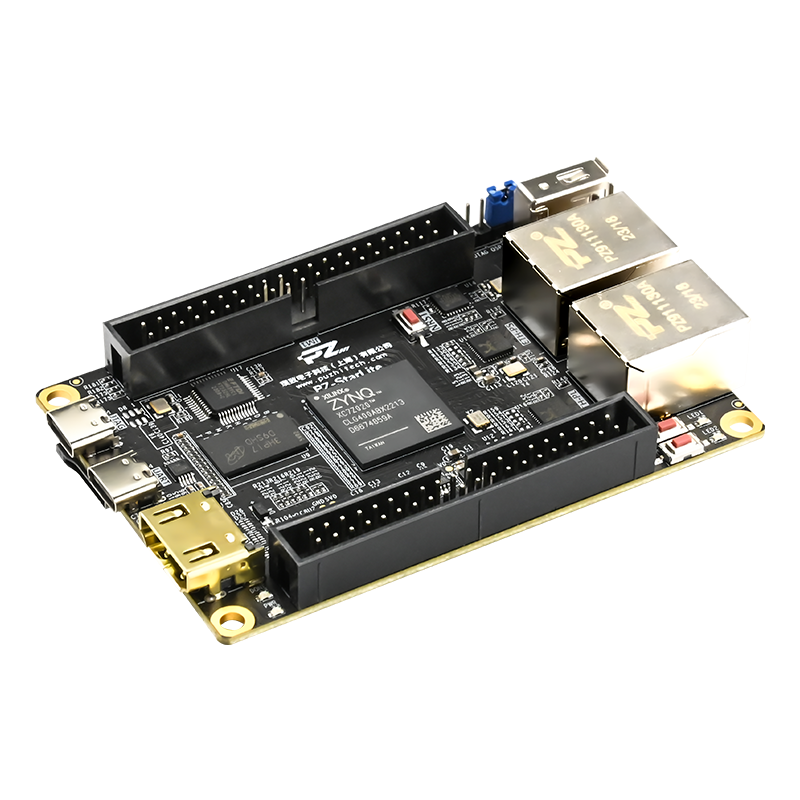

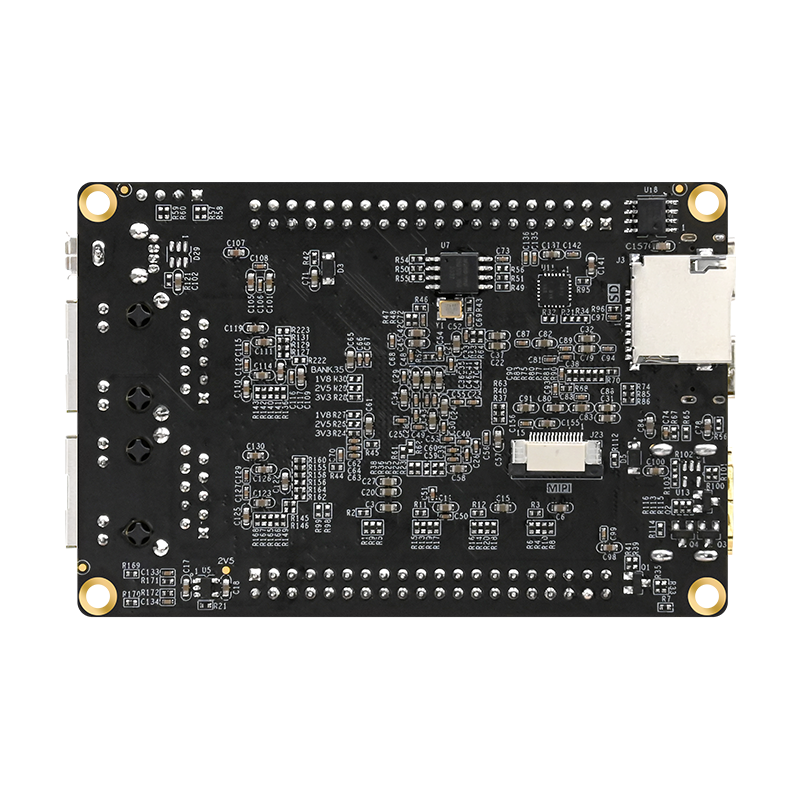

璞致FPGA ZYNQ7000 PZ7020-StarLite 开发板 PZ7020-StarLite ARM+FPGA架构，双核ARM Cortex-A9，主频766Mhz 支持512MB DDR3，128Mb QSPIFLASH 一体集成开发板，身形极致小巧，轻松隐匿于掌心 预留丰富接口：JTAG/UART/双千兆网口/HDMI/MIPI CSI等 支持SDK开发，支持PYNQ例程丰富，助力产品二次开发
接口功能展示 产品参数 主要参数开发板PZ7020-StarLite主控制器XC7Z020-2CLG400I逻辑单元 (Logic Cells）85K主频766MHzDDR3512MBQSPI FLASH128MbE2PROM64KbitJTAG下载器1路UART1路SD卡1路USB2.0主1路千兆以太网1路PS端、1路PL端HDMI接口1路输出MIPI CSI1路（2lane)用户LED2路按键2路供电/电流5V/1A开发板尺寸90 x 60mm开发板工艺黑色哑光、沉金2个40P扩展口共计64根单端信号/32对差分信号外接璞致各种模块（AD/DA，双目摄像头，4.3英寸TFTLCD屏等），扩展口包括5V电源1路，3.3V电源1路，地6路，IO口32路 产品尺寸 配套例程及配套资料开发板所有配套资料通过百度网盘提供，请联系客服索取例程不断更新中… …1FPGA逻辑实验01.ZYNQ简介02.实验平台简介03.硬件资源详解04.Vivado软件的安装和使用05.LED灯闪烁实验06.按键控制LED灯实验07.呼吸灯实验08.IP核之MMCM/PLL实验09.IP核之RAM实验10.IP核之FIFO实验11.UART串口通信实验12.RGB-LCD彩条显示实验13.RGB-LCD字符和图片显示实验14.HDMI彩条显示实验15.HDMI方块移动实验16.EEPROM读写测试实验17.频率计实验18.AD7606信号采集实验19.DA128S085输出实验20.MDIO接口读写测试实验21.以太网UDP测试实验22.基于OV5640的PL以太网传输显示实验2SDK实验01.Hello World实验02.GPIO之EMIO按键控制LED实验03.AXI GPIO按键控制LED实验04.自定义IP核-呼吸灯实验05.程序固化实验06.UART串口中断实验07.定时器中断实验08.PS XADC接口实验09.QSPI Flash读写测试实验10.SD卡读写TXT文本实验11.EMMC读写测试实验12.双核AMP实验13.基于BRAM的PS和PL的数据交互14.AXI DMA环路测试15.PS通过VDMA驱动LCD显示实验16.SD卡读BMP图片LCD显示实验17.SD卡读BMP图片HDMI显示实验18.OV5640摄像头LCD显示19.OV5640摄像头HDMI显示实验20.OV5640摄像头灰度图显示实验21.基于OV5640的二值化实验22.基于OV5640的中值滤波实验23.双目OV5640摄像头HDMI显示实验24.双目OV5640摄像头LCD显示实验25.基于MIPI OV5640摄像头HDMI显示实验26.基于LWIP的echo server实验27.基于LWIP的TCP服务器性能测试实验28.基于LWIP的tftp server实验29.基于TCP协议的远程更新QSPIFlash实验30.基于UDP协议的远程更新QSPIFlash实验3Linux实验01.PetaLinux编译ZYNQ镜像02.字符设备驱动开发03.嵌入Linux LED驱动开发实验04.新字符设备驱动实验05.Linux设备树06.设备树下的LED驱动实验07.gpio子系统简介08.gpio子系统下的LED驱动实验09.Linux蜂鸣器驱动实验10.Linux并发与竞争11.Linux并发与竞争实验12.Linux按键输入实验13.Linux内核定时器实验14.Linux中断实验15.Linux阻塞和非阻塞I0实验16.异步通知实验17.驱动静态编译18.platform设备驱动实验19.设备树下的platform驱动编写20.Linux设备驱动框架入门之LED21.使用AXI GPIO实验22.Linux misc设备驱动实验23.Linux
